| 물품설명 |
- 치과용 X-ray 촬영기기(Smart Plus)1)의 로테이터 유닛2)에 장착되는 엑스선 ①모노블럭 인버터보드와 ②모노블럭 본체를 함께 제시
1) X선을 이용하여 환자의 구강 및 턱 구조를 3차원 영상으로 획득하는 의료 영상 장비
2) X선을 발생시키고, 360° 회전하면서 환자에게 투사하여 X선 사진을 찍는 촬영 모듈

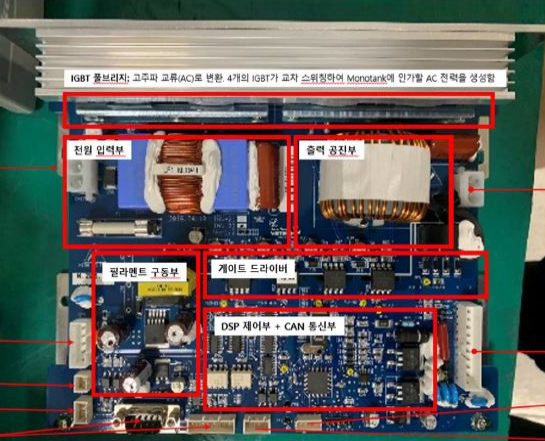

- ① 모노블럭 인버터보드
· IGBT 풀브리지, 출력 공진부, 필라멘트 구동부, 게이트 드라이버로 등으로 구성되어, DC 전원(380V)을 고주파 AC 전압으로 변환하여 본체로 공급하는 역할 수행
• IGBT 풀브리지 : 4개의 IGBT 소자가 교차 스위칭하여 DC 입력을 고주파 AC로 변환
• 출력 공진부 : IGBT에서 생성된 구형파를 정현파로 성형하여 모노블럭으로 출력
• 필라멘트 구동부 : X선관 음극 필라멘트 가열 전류를 공급
• 게이트 드라이버 : IGBT 소자의 ON/OFF 스위칭 타이밍을 정밀하게 제어
- ② 모노블럭 본체
· 고전압 정류기판, 엑스선관, 필라멘트 변압기 등으로 구성되어, 인버터보드로부터 수신된 고주파 전력(AC)을 승압하고 고전압 DC로 변환한 후, 이를 통해 전자를 가속시켜 X선을 발생시킴
• 고전압 정류기판 : 인버터보드에서 수신한 고주파 AC를 단계적으로 승압하여 60~ 99kV의 고전압 DC를 생성
• 엑스선관 : 고전압 DC로 가속된 전자가 텅스텐 타깃에 충돌하여 X선을 발생시킴
• 필라멘트 변압기 : X선관 음극에 저전압의 필라멘트 가열 전류를 전달
- X-ray 촬영기기의 분해도
- X-ray 촬영기기의 신호흐름도 및 설명
․ 전원보드에서 교류전원을 2개의 직류전원(장비제어용 24V, X선 발생용 380V)으로 변환하여, 380VDC를 인버터보드(①)로 전달 → 인버터보드(①)에서 본체(②) 내의 Tube 양단에 전류를 인가하여 코일 예열 → 인버터보드(①)가 IGBT 풀브리지로 380VDC를 고주파 AC로 변환 → 고주파 AC가 본체(②) 내 고전압보드를 구동하여 고전압(60~99kV DC) 생성 → 고전압이 X선관에 인가되어 X선 발생 → 로테이터 유닛 360°회전하며 X선 조사 → 검출기가 신호검출 및 디지털 변환 → 영상 획득
|
